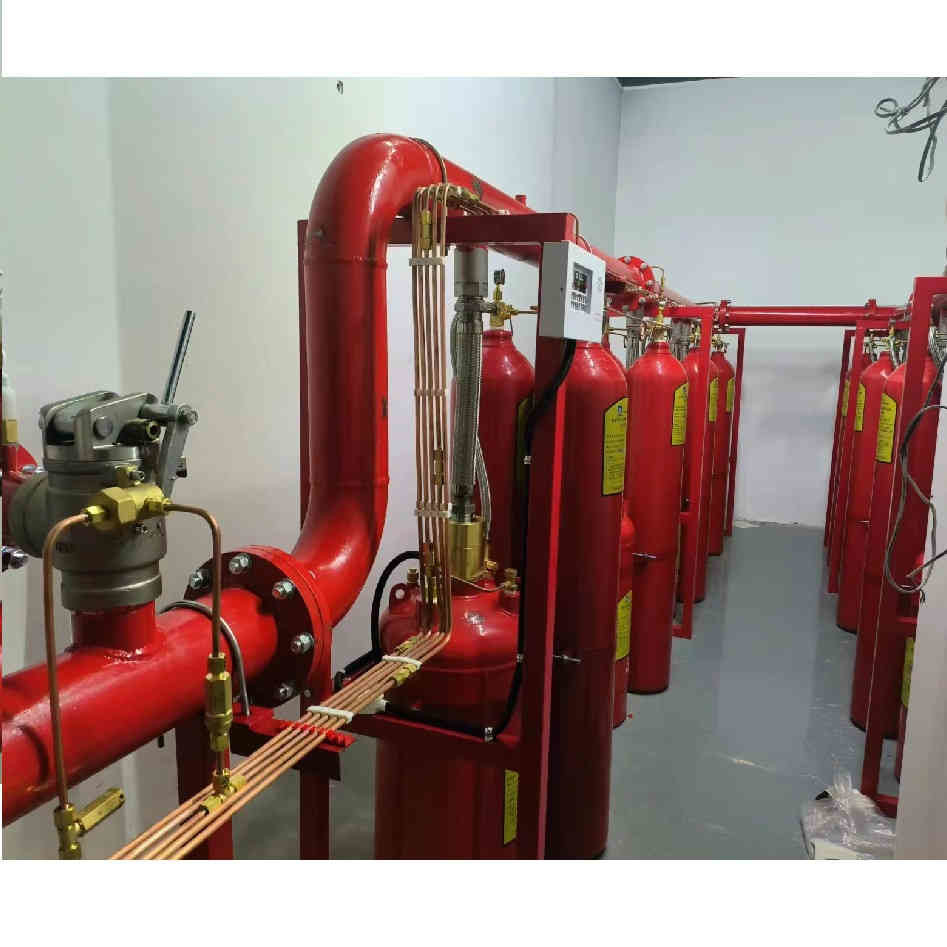

ระบบดับไฟ heptafluoropropane (FM200):
เฮปต้าฟลูโรโปรเปาเน่ (HFC-227ea) เป็นสารดับเพลิงก๊าซที่สะอาดที่พัฒนาโดยบริษัทเกรท เลคส์ คอร์ปอเรชั่นของสหรัฐอเมริกาเพื่อดับเพลิงทางเคมีมันไม่มีสี, ไม่มีกลิ่น, มีพิษน้อย, ไม่นําไฟ, และไม่มลพิษวัตถุที่คุ้มครอง โดยเฉพาะอย่างยิ่งมันไม่มีผลทําลายต่อชั้นโอโซนในชั้นบรรยากาศตอบสนองความต้องการในการคุ้มครองสิ่งแวดล้อมและเป็นตัวแทนที่เหมาะสมของสารดับไฟฮาโลนในช่วงนี้
การจัดหมวดตามระบบระบบท่อ:
1ระบบดับเพลิงกระจายรวม
ระบบดับเพลิงที่ใช้กลุ่มอุปกรณ์เก็บสารดับเพลิง เพื่อปกป้องโซนป้องกันหลายแห่งสาขากระดานหลายสามารถแยกออกจากท่อหลักของสารดับไฟ, และวาล์วเลือกถูกตั้งให้นําสารดับเพลิงไปยังพื้นที่ดับเพลิงตามความต้องการดับเพลิง
2. ระบบดับเพลิงอิสระจากหน่วย
ระบบดับเพลิงที่ใช้ถังเก็บเครื่องดับเพลิงหนึ่งตัวหรือกลุ่มหนึ่งตัว เพื่อปกป้องเขตป้องกัน
ประเภทอิสระจากเครือข่ายท่อ:
3- การประกอบและหลักการทํางานของระบบดับเพลิงก๊าซ
กระปุกเก็บสารดับเพลิง: ใช้ในการเก็บสารดับเพลิง
กระปุกแก๊สเริ่มต้น: ประกอบด้วยวาล์วโซเลโนอิดหลายฟังก์ชัน ซึ่งสามารถเปิดได้ด้วยฟังก์ชันหลายประการ เช่น ไฟฟ้า ก๊าซ และมือและเชื่อมต่อกับวาล์วเลือกและวาล์วบรรจุผ่านท่อเพื่อให้มีแหล่งก๊าซเริ่มต้นเพื่อควบคุมการดับไฟของพื้นที่ป้องกันความดันในการเก็บก๊าซขับเคลื่อนคือ 4.5MPa
[กล่องไนโตรเจน 8L]
อุปกรณ์การตอบสนองสัญญาณ (สวิทช์ความดัน): การตอบสนองสัญญาณความดันหลังจากที่ก๊าซถูกฉีดลงบนแผ่นควบคุมเครื่องดับไฟ
วาล์วแบบเดียว: ติดตั้งระหว่างเชือกและมอนลิโพลด์ มีวัตถุประสงค์ในการป้องกันกระบอกจากการถอนหรือฉีดหลังจากฉีดเมื่อหลายกระบอกถูกวางด้วยกันหากเกิดไฟในพื้นที่คุ้มกันบางแห่ง และใช้สารดับไฟฉีด, สารดับไฟจะไหลออกมาจากหลอดหรือไหลกลับสู่กระบอกที่ถูกฉีด
ท่อ: ใช้ในการเชื่อมคลุมถังและมอนลิโปด์, มันขนสารดับเพลิงและลดการสั่นสะเทือนที่เกิดจากการปล่อยสารดับเพลิง
วาล์วความปลอดภัย: ติดตั้งที่ปลายหนึ่งของมอนลิฟอลด์ มีบทบาทในการลดความดันอย่างปลอดภัย

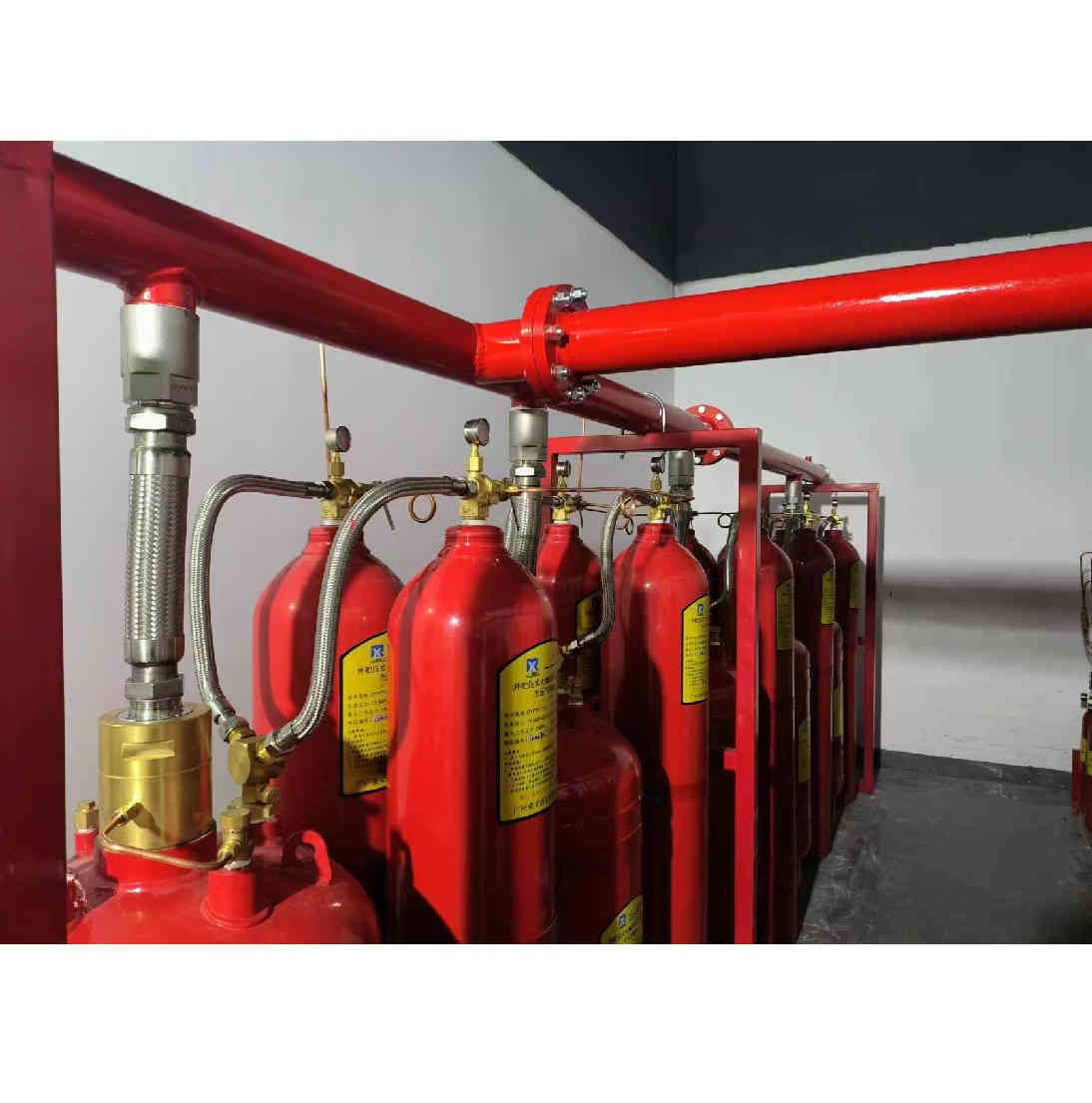

มนูฟฟอลด์: ติดตั้งในเร็กกลุ่มขวด หลังจากที่สารดับเพลิงของแต่ละขวดดับเพลิงถูกรวบรวมเข้าในมนูฟฟอลด์มันถูกขนส่งไปยังบริเวณคุ้มกันผ่านวงจรระบายน้ําและเครือข่ายท่อสาขาของแต่ละบริเวณที่ตรงกัน.
วาล์วเลือก: ในระบบกระจายน้ํารวมมันถูกติดตั้งไว้ที่จุดเริ่มต้นของท่อสาขาของพื้นที่ป้องกันที่ตรงกันเพื่อควบคุมทิศทางการไหลของสารดับไฟเพื่อบรรลุเป้าหมายของการกระจายสารดับไฟไปยังพื้นที่ที่คุ้มครอง
วาล์วแบบหนึ่งทางที่ควบคุมด้วยก๊าซ ใช้ในท่ออากาศขับเคลื่อนของระบบดับเพลิงกระจายรวมเพื่อควบคุมทิศทางของการไหลของอากาศ
วาล์วบรรจุ: ติดตั้งบนกล่องดับเพลิง, สารดับเพลิงสามารถเต็มเข้าไปในกล่องผ่านวาล์วบรรจุและสารดับไฟถูกปิดเพื่อป้องกันการรั่วไหลเมื่อต้องดับไฟ วาล์วของถังจะเปิดเพื่อปล่อยสารดับเพลิงเพื่อดับไฟ
กระปุกท่อ: ใช้ในการขนส่งและฉีดสารดับเพลิงความดัน
ขั้นตอนการทํางานของระบบดับเพลิงแก๊ส:
